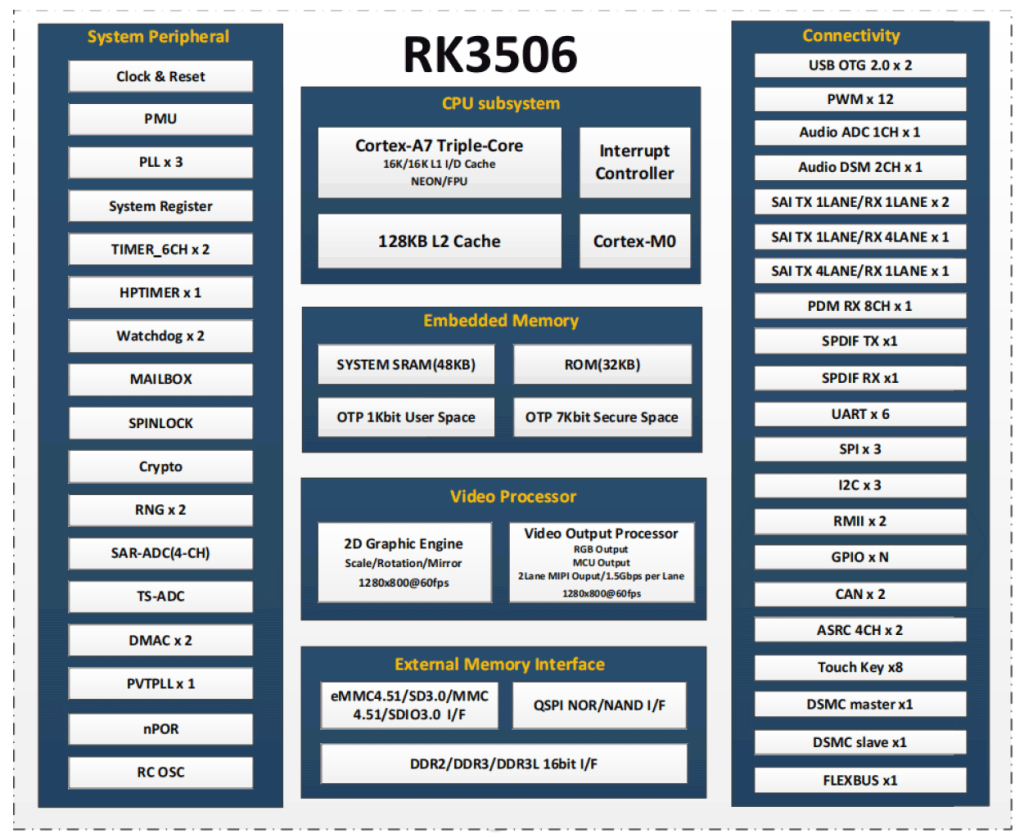

瑞芯微RK3506物联网专用SoC芯片简介

系统外设

• CPU子系统：Cortex-A7三核处理器，具备NEON/FPU支持，提供高性能计算能力。

• 时钟与复位：包含多个PLL（相位锁定环）用于时钟管理。

• 中断控制器：用于处理系统中断。

• 系统寄存器：用于配置和控制芯片行为。

• USB OTG 2.0：提供两个USB OTG 2.0接口，支持高速数据传输。

• 以太网：具备SAI TX/RX多通道接口，可用于网络连接。

音频处理

• 音频ADC：1通道音频模数转换器。

• AudioDSM：2通道音频数字信号处理器。

• PDM RX：8通道脉冲密度调制接收器。

视频处理

• 2D图形引擎：支持图形渲染。

• 视频输出处理器：支持多种视频输出格式。

• MIPI输出：支持双通道MIPI输出，每通道1.5Gbps。

存储与内存

• 系统SRAM：48KB系统随机存取存储器。

• ROM：32KB只读存储器。

• OTP：1Kbit用户空间和7Kbit安全空间的一次性可编程存储器。

操作系统Linux 6.1 SDK Alpha版本

• 主要功能：

  • 支持Buildroot系统构建。

  • 支持多种文件系统类型，包括EXT2/3/4、VFAT、NTFS、UBIFS、SquashFS。

  • 支持OTA、AB、Recovery等多种升级恢复方式。

  • 支持SecureBoot安全启动。

  • 提供ROCKCHIP_TEST压力测试工具。

  • 支持Wi-Fi、以太网卡、USB、SD卡等数据通信方式。

  • 支持家电显控UI展示和视频播放应用程序。




• GPIO：可编程输入输出接口。

• CAN：两个CAN总线接口。

• ASRC：4通道音频采样率转换器。

• DMAC：两个直接内存访问控制器。

• 外部存储接口：支持eMMC、SD/MMC、QSPI等存储接口。
